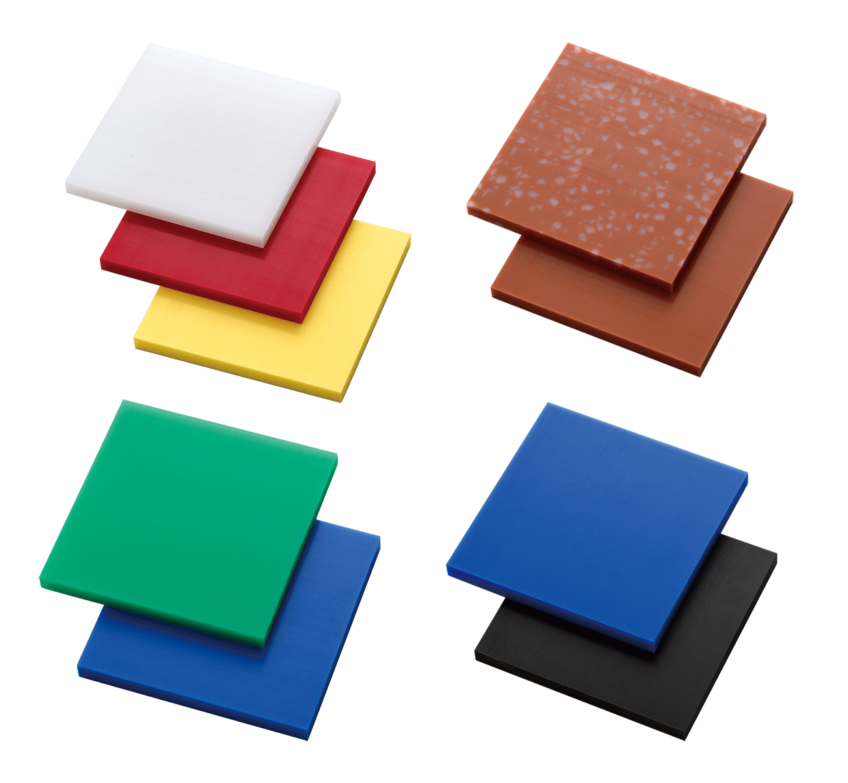

シート・プレート
食品機械部品、産業用部品、搬送機械など幅広い分野に用いられる規格素材です。
規格
シートサイズ表（単位：mm）
＊につきましては、受注生産および僅少在庫品です。詳しくはお問い合せ下さい。
| グレード | NL-W | NL-AS(B) | 厚さ 許容範囲 |
|
| 幅×長さ | 980×1900 | 1000×2000 | 980×1900 | |
| 厚さ | ||||
| 1.0 | ○ | ●＊ | -0.2～ +0.5 |
|
| 2.0 | ○ | ●＊ | ||
| 3.0 | ○ | ●＊ | ||
| 4.0 | ○ | ●＊ | ||
| 5.0 | ○ | |||
プレートサイズ表（単位：mm）
＊につきましては、受注生産および僅少在庫品です。詳しくはお問い合せ下さい。
| グレード | NL-W | NL-AS(B) | NL-HC500 NL-HC2000 | NL-NSB | NL-AS(P) | NL-RB3 | NL-RB6 | NL-SP3 | NL-ｽｰﾊﾟｰﾐｭｰSG NL-ｽｰﾊﾟｰﾐｭｰLF | NL-ｽｰﾊﾟｰﾀﾌ | 厚さ 許容範囲 |
|
| 幅×長さ | 1000 × 2000 | 1000 × 3000 | 1000 × 2000 | 1000 × 2000 | 1000 × 2000 | 1000 × 2000 | 1000 × 2000 | 1000 × 2000 | 1000 × 2000 | 1000 × 2000 | 1000 × 2000 |
|
| 厚さ | ||||||||||||
| 6.0 | ○ | 0～+1.5 | ||||||||||
| 8.0 | ○ | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | 0～+2.5 |
| 10.0 | ○ | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | |
| 12.5 | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 15.0 | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 17.5 | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 20.0 | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 22.5 | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | 0～+3.5 | |
| 25.0 | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 27.5 | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 30.0 | ○ | ● | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 32.5 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | 0～+4.0 | |
| 35.0 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 37.5 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 40.0 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | 0～+5.0 | |
| 45.0 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | ||
| 50.0 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ○＊ | ○＊ | ○＊ | 0～+6.0 | |
| 55.0 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | |||||
| 60.0 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | 0～+8.0 | ||||
| 65.0 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | |||||
| 70.0 | ○ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | |||||
| グレード | NL-W | NL-AS(B) | NL-HC500 NL-HC2000 | NL-NSB | NL-AS(P) | NL-RB3 | NL-RB6 | 厚さ 許容範囲 |
|---|---|---|---|---|---|---|---|---|
| 幅×長さ | 600 × 1200 | 600 × 1200 | 600 × 1200 | 600 × 1200 | 600 × 1200 | 600 × 1200 | 600 × 1200 | |
| 厚さ | ||||||||
| 80.0 | ○＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | 0～+15 |
| 90.0 | ○＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | |
| 100.0 | ○＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | |
| 110.0 | ○＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | 0～+20 |
| 120.0 | ○＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | |
| 130.0 | ○＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | |
| 140.0 | ○＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | |
| 150.0 | ○＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ | ●＊ |
用途
シート用途
全般
プレート用途
| NL-W | NL-HC-500 | NL-RB3 | NL-RB6 | NL-CR | NL-GR | NL-AS(B) | NL-AS(P) | NL-ｽｰﾊﾟｰﾐｭｰSG | NL-ｽｰﾊﾟｰﾐｭｰLF | NL-ｽｰﾊﾟｰﾀﾌCL | NL-SB7 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 食品・包装機械 | ○ | ● | ○ | ○ | ○ | |||||||
| 搬送機械 | ○ | ● | ● | ○ | ○ | |||||||
| 医療機器 | ○ | ○ | ||||||||||
| 製紙関連 | ○ | ● | ● | ● | ● | |||||||
| 各種ライニング | ○ | ● | ● | ○ | ||||||||
| スポーツ・レジャー | ○ | ● | ● | ● | ● | |||||||
| 産業機械 | ○ | ● | ○ | |||||||||
| 農業機械 | ○ | ● | ○ | |||||||||
| 車輌 | ○ | |||||||||||
| 製鉄・窯業 | ○ | |||||||||||
| エレクトロニクス | ○ | ● |
プレート特徴
| NL-W | NL-HC-500 | NL-HC-2000 | NL-RB3 | NL-RB6 | NL-NSB | NL-AS(B) | NL-AS(P) | NL-ｽｰﾊﾟｰﾐｭｰSG NL-ｽｰﾊﾟｰﾐｭｰLF | NL-ｽｰﾊﾟｰﾀﾌCL | NL-SP3 | NL-SB7 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 摺動性 | ○ | ○ | ● | ○ | ||||||||
| 耐摩耗性 | ● | ● | ● | ● | ○ | |||||||
| 高剛性 | ● | ● | ● | |||||||||
| 耐候性(耐UV)、 耐熱劣化性向上 | ○ | |||||||||||
| 導電性 | ● | ● | ||||||||||
| 抗菌性 | ○ |
