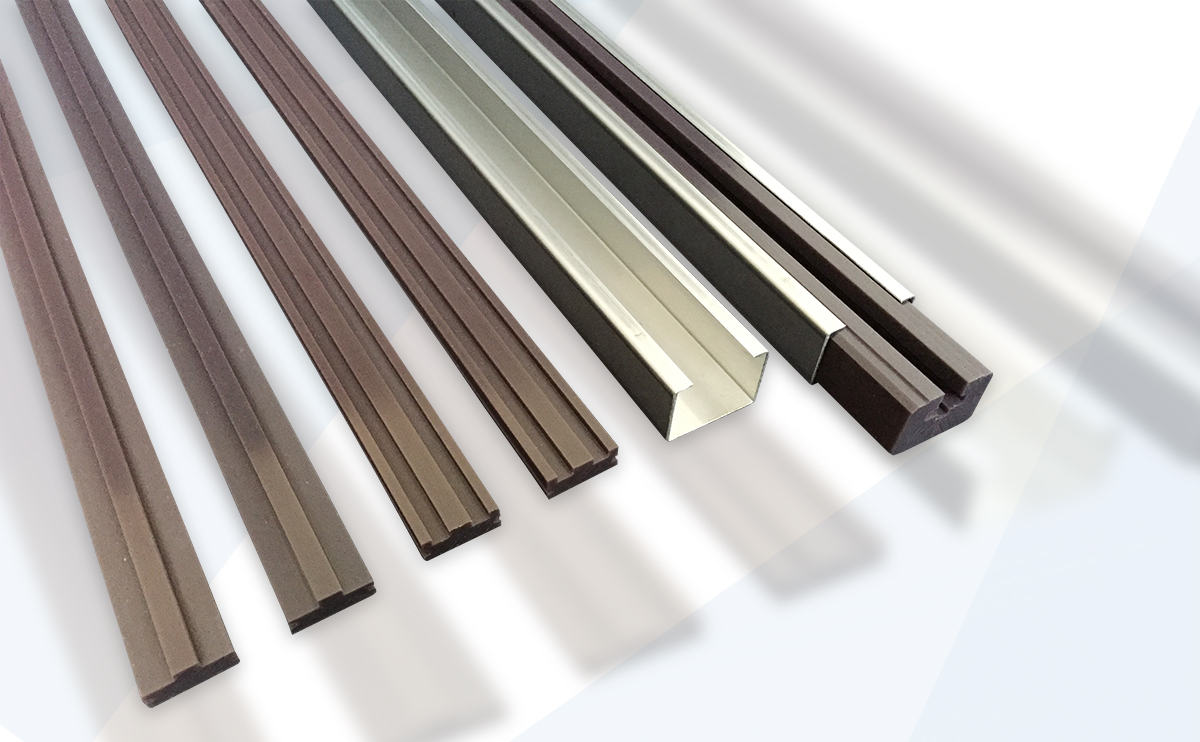

ローラーチェーンレール
RST・RSW・RSS
優れた衝撃吸収能力は騒音を防止し、低摩擦、自己潤滑性はチェーンの損耗を減少させ、スムーズな動きで電力消費を低減し、生産省力化、コストダウンに貢献します。
規格
RST
NL-NSB 2000L
| 型式 | A | B | C | D | F |
|---|---|---|---|---|---|
| RST40 | 10 | 3.0 | 25 | 7.0 | 2.0 |
| RST50 | 10 | 3.4 | 32 | 8.5 | 6.0 |
| RST60 | 15 | 4.1 | 40 | 11.7 | 6.0 |
| RST80 | 15 | 5.1 | 45 | 14.9 | 6.0 |
単位(mm)
RSW
NL-NSB 2000L
| 型式 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| RSW40 | 10 | 3.0 | 25 | 7.0 | 5.5 | 2.0 |
| RSW50 | 10 | 3.4 | 32 | 8.5 | 7.0 | 6.0 |
| RSW60 | 15 | 4.1 | 40 | 11.7 | 8.2 | 6.0 |
| RSW80 | 15 | 5.1 | 45 | 14.9 | 10.6 | 6.0 |
単位(mm)
RSS
NL-NSB 2000L
| 型式 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| RSS40 | 25 | 16 | 7.5 | 4.5 | 2.3 | 7.0 | 4.0 | 2.6 | 1.0 |
| RSS50 | 25 | 16 | 9.0 | 5.6 | 2.8 | 8.5 | 5.0 | 2.9 | 1.0 |
| RSS60 | 30 | 20 | 10.6 | 6.5 | 3.3 | 11.7 | 5.8 | 3.0 | 1.5 |
| RSS80 | 35 | 22.5 | 13.6 | 8.5 | 4.3 | 14.9 | 7.4 | 3.4 | 1.5 |
単位(mm)
RSFフレーム
SUS304 2000L
| 型式 | A | B | C |
|---|---|---|---|
| 40 | 24 | 1 | 32 |
| 50 | 24 | 1 | 32 |
| 60 | 28.5 | 1.5 | 40 |
| 80 | 33.5 | 1.5 | 45 |
単位(mm)
RSSは、上記RSFフレームに2本セットして使用します。
用途
ローラーチェーンレール
